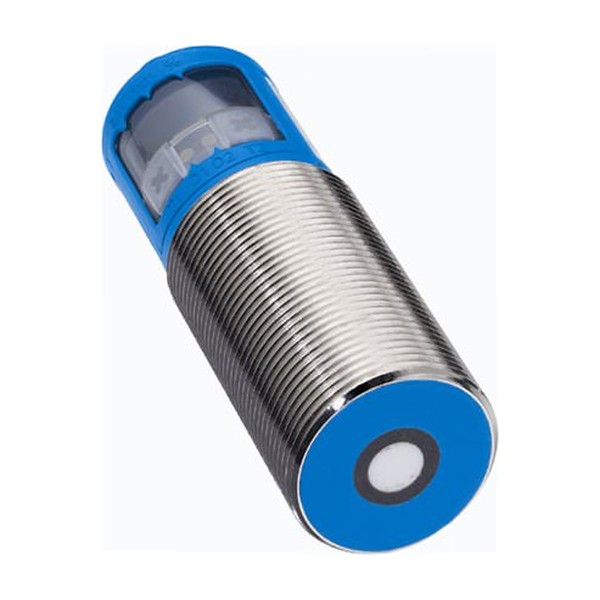

UM30-212114 ультразвуковой датчик расстояния SICK

SICK UM30-212114 в реальной эксплуатации

Чаще всего этот датчик ставят туда, где оптика начинает давать ложные срабатывания: пыль, конденсат, прозрачная пленка, темные или сильно бликующие поверхности. UM30-212114 работает по ультразвуку, поэтому отражающая способность и цвет объекта оказывают куда меньше влияния, чем в фотоэлектрических решениях. В типовом проекте мы используем его для контроля наличия заготовки на конвейере, определения положения тары под дозатором, проверки уровня в небольших бункерах, а также для антиколлизионного контроля в зоне подводки оси.

Важно понимать практический момент: ультразвук хорошо переносит загрязнение воздуха, но требует корректной установки по геометрии. Если рядом есть борта, ребра, перфорированные щиты или узкие колодцы, закладываем в механике демпфирование паразитных отражений и проверяем, чтобы акустический конус не цеплял посторонние элементы.

Ультразвуковой датчик расстояния SICK UM30-212114: логика дискретных выходов

В этой модификации сделан акцент на дискретную автоматику: два независимых выхода NPN позволяют реализовать две уставки без промежуточного контроллера. На практике это удобно, когда нужно: первая точка - подтверждение присутствия, вторая - контроль переполнения или контроль минимального зазора. Например, на линии розлива один выход используем как разрешение на пуск клапана, а второй - как блокировку при слишком близком положении тары к соплу. Такой подход разгружает ПЛК по логике и упрощает диагностику на месте.

Отдельно учитываем время отклика. Для высокоскоростных участков важно, чтобы датчик успевал отрабатывать в динамике, но при этом не реагировал на случайные всплески. Здесь задержка порядка десятков миллисекунд обычно оптимальна для конвейерных задач, где объект движется равномерно, а требуется стабильное, повторяемое срабатывание без дребезга по порогу.

Монтаж и подключение UM30 серии UM30

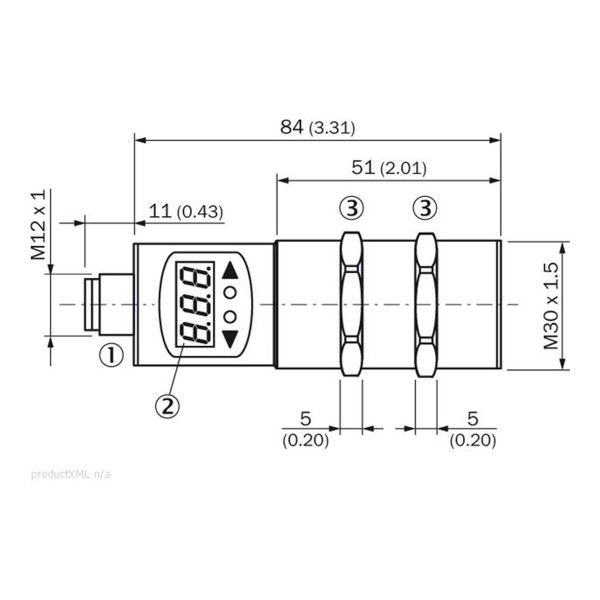

Цилиндрический корпус M30 - это инженерный стандарт по механике: штатные кронштейны, быстрозажимные гайки, понятная ориентация на станине. Никелированная латунь хорошо переносит частые переналадки, контакт с СОЖ и механические касания при обслуживании. В цехах, где датчики регулярно снимают для мойки или перенастройки, разница между пластиком и металлом ощущается по ресурсу резьбы и стойкости к ударам.

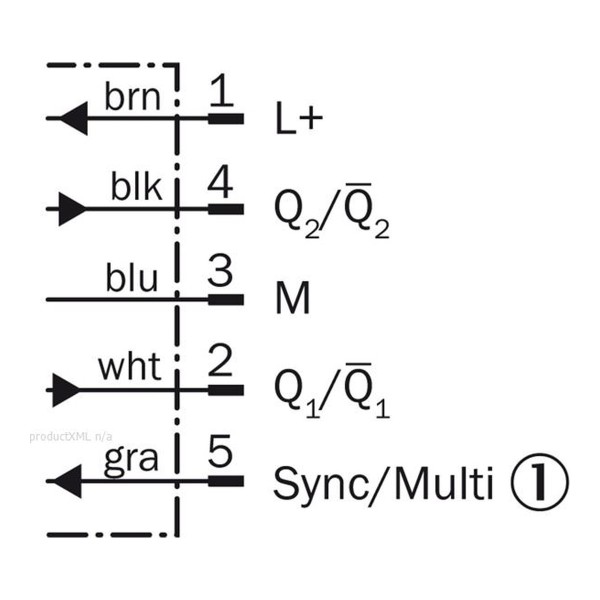

Подключение через разъем M12 на 5 контактов снижает риски по монтажу: меньше ошибок при расключении, проще замена по месту, удобнее вести кабельные сборки в энергоцепях. Для нас это также означает прогнозируемую электромагнитную обстановку и нормальную повторяемость при сервисной замене без переделки шкафа.

Настройка Teach-in и эксплуатационные нюансы

Teach-in кнопками позволяет быстро обучить уставки непосредственно на оборудовании, без отдельного интерфейса связи и без доступа к ПЛК. Это полезно на линиях с частыми сменами формата, где наладчик должен за 2-3 минуты перевести станок на другую тару. При этом мы рекомендуем после обучения зафиксировать механическую базу и обеспечить повторяемость: ультразвук стабилен, но любая перекосанная установка или дрожание кронштейна будет восприниматься как изменение дистанции.

Светодиодная индикация - не декоративная опция, а рабочий инструмент. На запуске линии по индикации легко отследить, где пропадает объект, где датчик видит фон, где уставка слишком близко к границе. Это экономит время на поиске причин, когда технологическая цепочка уже собрана, а сигнал на входе ПЛК нестабилен.

UM30-212114 SICK: стойкость к среде и температуре

Для промышленной установки важны не только измерение и выходы, но и выживаемость. Защита IP67 означает, что датчик нормально переносит мокрую уборку, брызги и пыль при условии корректного кабельного ввода и целого уплотнения на M12. Диапазон рабочих температур позволяет ставить его в неотапливаемых зонах, на воротах, в складской логистике, а также рядом с теплыми узлами при наличии вентиляции. На хранении температурный запас обычно спасает при зимней доставке и при длительном складе на объекте без климат-контроля.

Как мы закладываем датчик в проект

UM30-212114 ультразвуковой датчик расстояния SICK мы обычно выбираем, когда нужна уверенная дискретная логика по расстоянию в компактном диапазоне и без привязки к сетевым протоколам. Это решение для понятных задач на станке: отработка порогов, контроль уровня на малой высоте, проверка позиции объекта перед операцией. При корректной механике и грамотном Teach-in датчик дает стабильный сигнал, который удобно обслуживать дежурной смене.

Сообщите нам условия установки и материал целей - подберем уставки, схему включения NPN и аксессуары под ваш шкаф и механику.
