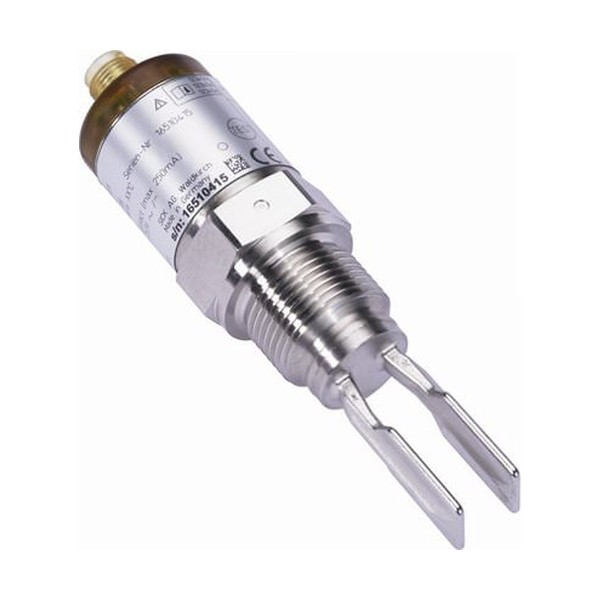

LFV200-XATGBTPM вибрационный датчик уровня SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации сигнал предельного уровня чаще всего нужен не для красоты в SCADA, а чтобы железо не работало всухую, насос не ловил кавитацию, а емкость не уходила в перелив. Для этих задач мы обычно ставим вибрационные вилки: они менее чувствительны к пене, пузырькам и налету, чем поплавки и многие емкостные решения. LFV200-XATGBTPM как раз из этой практичной категории - компактный датчик для жидкостей, рассчитанный на жесткие режимы по температуре и давлению процесса.
SICK LFV200-XATGBTPM в реальных сценариях
Типовые узлы, где он отрабатывает без сюрпризов: защита насоса на всасывании, контроль минимального уровня в деаэраторе, сигнал переполнения в буферной емкости, межоперационная тара на пищевом участке, контроль наличия жидкости в байпасе теплообменника. В таких местах важна не столько лабораторная точность, сколько повторяемость срабатывания и предсказуемая задержка. Здесь у датчика нормальная динамика: он не дергает выход от микроволн на поверхности и не заставляет ПЛК фильтровать дребезг сигналов внешней логикой.
Отдельно отмечаем диапазон по вязкости - от низковязких растворителей до тяжелых продуктов. На практике это означает, что одну и ту же модель можно заложить и на водные растворы, и на сиропы, и на масла в пределах технологических ограничений, не упираясь в то, что вилка перестает устойчиво колебаться.
Серия LFV200 SICK: почему вибровилка удобна на обслуживании
Вибрационный принцип хорош тем, что у него нет тонкой настройки под диэлектрическую проницаемость, как у емкостных датчиков. Вилка либо в воздухе, либо в жидкости - и изменение механического демпфирования фиксируется электроникой. В итоге меньше выездов из-за смены продукта, температуры, партии сырья. Плюс, когда на стенках появляется тонкий налет, вибровилка обычно продолжает работать в допуске, тогда как оптика и электродные методы могут уходить в ложные срабатывания.
Корпус и части, контактирующие со средой, выполнены из нержавеющей стали 1.4404. Для нас это важный маркер по коррозионной стойкости на типовых CIP-моющих средах и на ряде солесодержащих растворов. Полимерные элементы из PEI в корпусе полезны не сами по себе, а как часть конструкции, где требуется стабильность геометрии и стойкость к температурным циклам.
LFV200-XATGBTPM SICK: подключение к ПЛК и электрика без ловушек
Датчик отдает дискретный сигнал через транзисторный выход PNP - это стандартная логика для большинства входных модулей 24 В в шкафах автоматики. В типовом проекте мы заводим его на DI без промежуточных реле, а диагностику строим простыми средствами: контроль залипания входа, таймаут по заполнению, межблокировки насосов. При этом важно учитывать нагрузочную способность выхода и корректно выбирать входной модуль, особенно если в цепи присутствуют дополнительные развязывающие элементы или длинные кабели с заметной емкостью. Здесь производитель явно ограничивает допустимые реактивные нагрузки, и это снижает риск перегрузки ключа при неидеальной обвязке.
Подключение через M12 x 1 на 4 контакта - практичный вариант для полевого монтажа. В цехе это означает: замену датчика можно сделать без разборки клеммника, с меньшим шансом перепутать жилы, а герметичность узла проще сохранить в условиях мойки и вибраций. Степень защиты IP67 закрывает большинство задач по брызгам и кратковременному контакту с водой, но мы все равно рекомендуем не забывать про правильный кабельный разъем и ориентацию, чтобы исключить капиллярный подсос по оболочке.
Механика, процесс и устойчивость в работе
Технологическое присоединение G 3/4 A с расчетом на высокий класс давления удобно, когда датчик ставится в линию, на фильтр-грязевик, на небольшие аппараты или коллекторы, где нет места под длинные зонды. Короткая вилка хорошо подходит для сигнализации наличия среды в штуцере и в малых объемах, где длинный чувствительный элемент только мешает обслуживанию.
По температуре датчик рассчитан на широкий диапазон. Это критично, когда у нас один и тот же узел проходит стадии прогрева, рабочей температуры и промывки, а также когда продукт гуляет по температуре в зависимости от рецептуры. Температурная компенсация и низкий дрейф дают то, что важно технологу и КИПиА: срабатывание не уплывает заметно при смене режима, и не приходится подстраивать уставки логикой в ПЛК.
Что мы обычно закладываем в проект вместе с этим датчиком
- Логика антидребезга на уровне ПЛК по времени, если емкость сильно турбулентная, хотя с вибровилкой это требуется реже.
- Проверка корректности полярности и общего 0 В в шкафу, чтобы исключить ложные статусы по наводкам.
- Механическая ориентация вилки в штуцере так, чтобы на ней не висел осадок и не образовывалась воздушная ловушка.
Если нужен предельный уровень в жидкостях с понятной дискретной индикацией для ПЛК, без сложных интерфейсов и с расчетом на тяжелые условия процесса, берем LFV200-XATGBTPM и закладываем его в контур блокировок. Дайте нам среду, температуру и точку установки - подберем корректную обвязку и схему включения в шкаф.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +150 Допуски: WHG °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
