В типовой обвязке емкости нам обычно нужен не измеритель уровня в миллиметрах, а надежный дискретный признак: есть продукт в зоне контроля или нет. Особенно когда на линии разные жидкости, пена, турбулентность от мешалки и CIP, а оператору важно, чтобы насос не ушел в сухой ход и перелив не залил шкаф автоматики. Для таких задач мы ставим вибрационные датчики предельного уровня - и именно здесь серия LFV200 показывает себя максимально практично.
SICK LFV200-XXSGBTPM: принцип и что он дает в эксплуатации

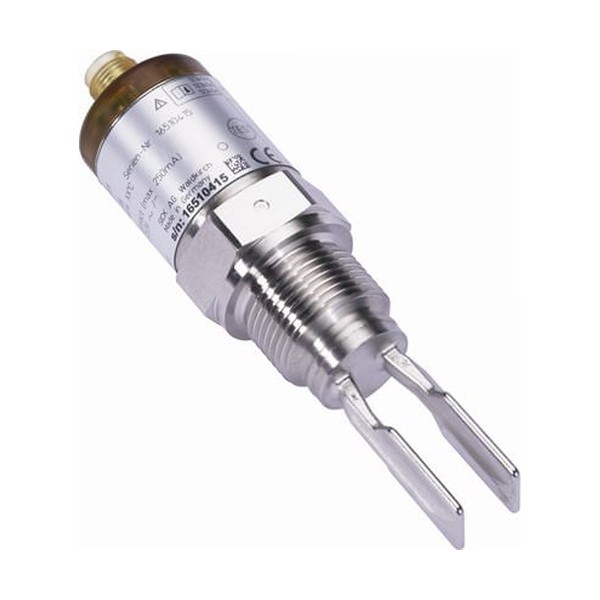

LFV200-XXSGBTPM - вибрационный датчик уровня SICK с зондом типа вибрационная вилка. Вилка возбуждается на собственной частоте; при контакте с жидкостью изменяется затухание колебаний, электроника фиксирует состояние и формирует дискретный выход. Плюс такого метода в том, что он почти не зависит от диэлектрической проницаемости, цвета и прозрачности среды, а на реальной площадке это означает меньше ложных срабатываний по сравнению с емкостными решениями на нестабильных продуктах.
Отдельно отметим диапазоны по плотности и вязкости: датчик рассчитан на жидкости от легких до тяжелых, включая вязкие продукты. На практике это решает классическую проблему, когда один и тот же узел должен работать и на воде после мойки, и на сиропе или масле в технологическом цикле. Вибрационный принцип устойчив к изменению вязкости в процессе нагрева или охлаждения, если параметры укладываются в рабочий коридор изделия.
Серия LFV200 от SICK в типовых узлах
Мы чаще всего используем LFV200 как верхний или нижний сигнализатор:
- защита насоса - блокировка пуска при отсутствии жидкости на всасывании;
- контроль перелива - аварийный сигнал на верхнем уровне и останов подачи;
- контроль наличия продукта в байпасе, фильтре, дозаторе, смесителе;
- подтверждение заполнения трубопровода перед включением расходомера или теплообменника.
Мини-пример из практики: на узле дозирования реагента датчик ставим в нижней части емкости как сухой контакт для логики PLC. При падении уровня ниже вилки контроллер закрывает электромагнитный клапан и запрещает работу дозирующего насоса. Это дешевле, чем ремонт насоса после кавитации, и надежнее, чем пытаться вычислять остаток по времени работы.
LFV200-XXSGBTPM SICK: механика, стойкость, подключение

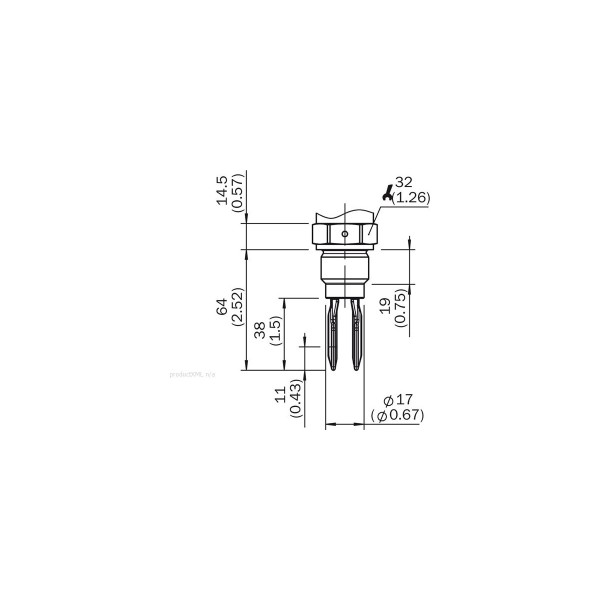

По механике важны три вещи: технологическое присоединение, прочность по давлению и материал смачиваемых частей. Здесь применено резьбовое подключение G 3/4 A с расчетом на PN 64. Для нас это означает, что датчик можно ставить не только на атмосферные баки, но и на закрытые емкости, линии с подпором, контуры рециркуляции и теплообменные петли, где давление реально бывает десятки бар. При этом короткий зонд удобен там, где критична компактность: в малых емкостях, на коллекторе или в узле с ограниченной глубиной штуцера.
Материал смачиваемых частей - нержавеющая сталь 1.4404. Это ожидаемое решение для пищевых и химических сред, где важна коррозионная стойкость и повторяемость мойки. Корпус дополнен конструкционными полимерами, а степень защиты IP67 позволяет не бояться штатной промывки и конденсата в зоне установки. Температурные режимы закрывают как холодные склады, так и горячие процессы, плюс предусмотрена температурная компенсация - это снижает дрейф точки срабатывания при колебаниях температуры продукта и металла врезки.
По электрике датчик дает транзисторный выход PNP, питание в широком диапазоне. Такое исполнение без лишней коммуникации часто удобнее: в шкафу ставим обычный дискретный вход 24 В, получаем прогнозируемую диагностику и минимальную задержку по цепочке. Из нюансов монтажа: мы всегда проверяем входной модуль PLC/ПЛК на допустимый ток и тип нагрузки, и корректно разводим M12, чтобы исключить наводки от частотников. Время инициализации и отклика подобраны так, чтобы датчик не реагировал на кратковременные брызги, но уверенно отрабатывал реальное заполнение зоны вилки.
Почему именно эти параметры важны на объекте
Воспроизводимость и гистерезис здесь не про лабораторную точность, а про повторяемость логики. Если датчик сегодня срабатывает на одном уровне, а завтра уходит на несколько миллиметров из-за температуры или смены продукта, у нас начинают плавать условия блокировок и аварий. Низкий температурный дрейф и стабильная механика дают предсказуемое поведение - это экономит время при пусконаладке и снижает риск ложных остановов линии.
Диапазон по давлению и температуре - тоже не цифры ради паспорта. В реальном проекте датчик часто попадает под гидроудары, неидеальные режимы разогрева, перепады при CIP/SIP. Запас по PN и температуре позволяет не держать изделие на границе возможностей и не менять его после первой же модернизации узла.
Подберем LFV200-XXSGBTPM под вашу врезку и схему входов ПЛК, согласуем ориентацию установки и условия мойки - и поставим датчик в работу без сюрпризов на пуске.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
