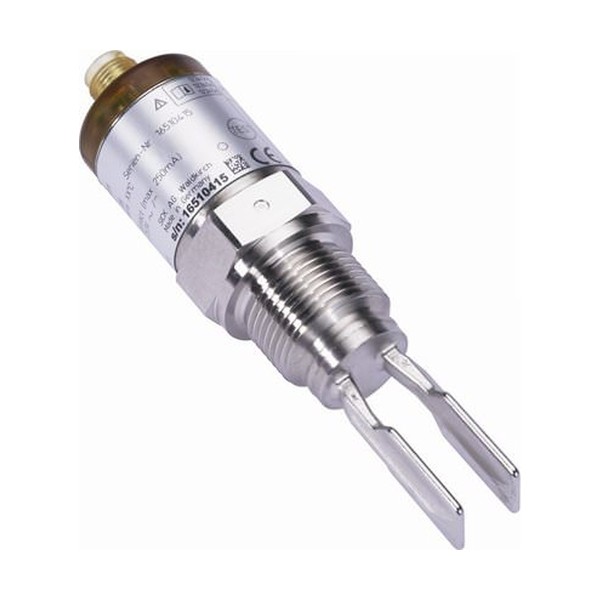

На практике вибрационный предельный датчик уровня берут тогда, когда поплавок начинает залипать, оптика ловит пену, а емкостной датчик уходит в ложные срабатывания из-за налета и изменения диэлектрики. В таких узлах нам важна не лабораторная точность, а повторяемое переключение при реальных колебаниях плотности, вязкости и температуры. Именно под эти условия рассчитан LFV200-XXTGHIPM вибрационный датчик уровня SICK: он контролирует наличие/отсутствие жидкости по изменению собственной вибрации вилки, а не по прозрачности среды или электропроводности.
SICK LFV200-XXTGHIPM в типовых сценариях эксплуатации
Пример из пищевого цеха: контроль минимального уровня моющего раствора в CIP-емкости. Раствор горячий, иногда с пузырьками, после цикла на стенках остается пленка. Вибрационная вилка отрабатывает надежнее, потому что ее принцип измерения слабо зависит от пены и мутности, а нержавеющая сталь 1.4404 в зоне контакта со средой нормально переносит моющие компоненты и регулярные температурные перепады.
Другой кейс - гидростанция с маслами разной вязкости (зима/лето, разные партии). Здесь критично, что датчик рассчитан на широкий диапазон вязкости: он не требует подбора под конкретную марку жидкости и не заставляет нас держать несколько типов сенсоров на складе ЗИП.
LFV200-XXTGHIPM SICK: что дают параметры в реальной автоматизации
Времена инициализации и отклика важны не сами по себе, а в логике защиты оборудования. Когда датчик включается практически сразу после подачи питания, мы можем безопасно перезапускать шкаф после кратковременных просадок, не вводя длинные задержки в ПЛК. Отклик порядка сотен миллисекунд в предельном контроле уровня - это правильный компромисс: он отсекает кратковременные брызги и турбулентность, но не превращает защиту от сухого хода в медленную.
Повторяемость срабатывания на уровне миллиметров и небольшой гистерезис дают предсказуемое переключение. Это заметно, например, на дозирующей емкости: верхний и нижний датчики не начинают жить своей жизнью при смене температуры, и оператор не видит пляшущий уровень на трендах. Дополнительно помогает низкий температурный дрейф - при нагреве продукта точка переключения не уплывает настолько, чтобы ломать технологические допуски.
Диапазон давления процесса до PN 64 полезен не только для магистралей. Мы часто сталкиваемся с тем, что датчик уровня ставят на байпас или на корпус фильтра, где при закрытии арматуры появляются импульсные скачки. Запас по давлению и корректное технологическое присоединение G 1/2 A позволяют переживать такие режимы без разгерметизации и без постоянной подтяжки.
Интеграция в шкаф и диагностика по IO-Link
С точки зрения электрики здесь удобно, что транзисторный выход PNP сочетается с IO-Link. В простом варианте можно завести сигнал как дискретный вход и работать как с обычным уровнемером предельного уровня. Но если на объекте уже применяем IO-Link мастер, появляется нормальная инженерная диагностика: идентификация устройства, чтение статусов, контроль ошибок и параметрирование без вскрытия клеммных коробок.
В реальном обслуживании это экономит время. Например, при жалобе на периодические остановки насоса мы не гадаем, датчик ли это или кавитация. По телеметрии можно отличить потерю вибрации из-за отсутствия жидкости от нестабильного состояния из-за налипания или неправильного монтажа. Плюс удобно стандартизировать подключение через M12 x 1, 4-контактный разъем - меньше ошибок при замене и быстрее ввод в работу после ремонтного окна.
Монтажные нюансы, о которых стоит помнить
Вибрационная вилка чувствительна к тому, как организован поток. Если поставить датчик в зоне прямой струи от подачи, он будет чаще видеть всплески и может работать на грани. Мы обычно рекомендуем выбирать участок с более спокойным режимом или использовать отвод/патрубок, чтобы вилка работала по уровню, а не по гидроудару. Длина зонда 67 мм удобна для компактных емкостей и малых патрубков, но важно проверить, чтобы вилка не упиралась в стенку, ребро жесткости или мешалку.
По материалам: корпус выполнен из нержавеющей стали 1.4404 и PEI, а все, что контактирует со средой, - нержавеющая сталь 1.4404. Это упрощает согласование с санитарными требованиями и снижает риск точечной коррозии при работе с типовыми водными растворами, маслами и технологическими жидкостями. Степень защиты IP67 закрывает вопрос по мойке и конденсату в зоне установки, если разъем и кабельная часть подобраны корректно.
Если нужен предельный контроль уровня в жидкостях с нормальной повторяемостью, диагностикой и запасом по температуре/давлению, закладывайте LFV200-XXTGHIPM в спецификацию и подключайте через IO-Link - поможем увязать его с вашей схемой ПЛК и типовыми режимами защиты.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиIO-Link
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +150 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка

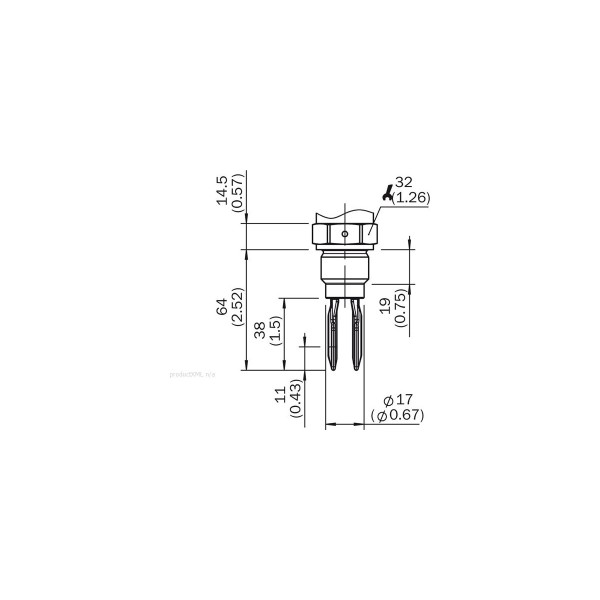

- Технологическое присоединениеG ½ A PN 64
- Выходной сигналТранзисторный выход PNP с IO-Link
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
