В типовом узле дозирования или CIP-обвязке проблема почти всегда одна и та же: нужно надежно отрабатывать предельный уровень в жидкости, не ловя ложные срабатывания на пене, пузырьках, турбулентности и перепадах температуры. Мы ставим вибрационные вилки именно в такие места - там, где поплавок клинит, емкостной датчик уходит по уставке из-за налипаний, а гидростатика усложняет калибровку при смене плотности. LFV230-XXSGBTPM0080 из серии LFV200 решает эту задачу инженерно прямолинейно: контролирует факт покрытия вилки средой по изменению вибрационного режима и дает четкий дискретный сигнал в PLC.
SICK LFV230-XXSGBTPM0080 в реальной обвязке
Сценарий применения, который встречаем часто: на буферной емкости нужно отдать в контроллер два состояния - достигнут минимальный уровень (защита насоса от сухого хода) и/или достигнут верхний (защита от перелива). Для верхнего уровня датчик ставят в боковой патрубок или врезку сверху, для нижнего - в зоне всасывания. Ключевой плюс вибровилки в том, что она не требует выверенной геометрии камеры, не зависит от положения поплавка и стабильно работает на вязких продуктах: от воды и моющих растворов до сиропов и масел. Диапазон по вязкости здесь большой, и это важно, когда линия работает на нескольких рецептурах, а технолог не хочет менять датчики под продукт.
Отдельно отмечаем, что датчик рассчитан на промышленную эксплуатацию с реальными скачками давления и температур: его ставят не только на атмосферные емкости, но и на участки с подпором, где на арматуре легко получить десятки бар. Для автоматчика это означает меньше компромиссов по месту установки: можно выбирать точку по логике процесса, а не по ограничениям датчика.
LFV230-XXSGBTPM0080 SICK: почему быстродействие и повторяемость не формальность
В дискретном контроле уровня критична повторяемость точки срабатывания. Когда у нас в рецептуре дозирование по времени и по уровню завязано на одну емкость, разброс даже в несколько миллиметров превращается в систематическую погрешность партии. У этой модели воспроизводимость и разрешение находятся на уровне миллиметров, плюс задан гистерезис, который стабилизирует переключение при волне и вибрации трубопровода. На практике это дает предсказуемый сигнал в контроллере: меньше дребезга входа, меньше необходимости городить программные фильтры и таймеры подтверждения.
Время инициализации измеряется миллисекундами - это полезно в шкафной логике, когда питание датчиков коммутируется через групповую защиту, и нам важно, чтобы после включения участок не висел в неопределенном состоянии. Время отклика у вибровилки также имеет значение: при быстром заполнении емкости или при перекачке насосом с высокой производительностью задержка напрямую влияет на перелив. Здесь отклик задан в сотнях миллисекунд, что для большинства задач предельного уровня достаточно, если точка монтажа выбрана корректно.
Сигнал PNP и подключение M12 как часть архитектуры I/O
LFV230-XXSGBTPM0080 вибрационный датчик уровня SICK отдает транзисторный PNP-выход. Для нас это удобная схема под стандартные дискретные входы 24 В: проще диагностика, меньше сюрпризов при замыкании на плюс, понятное поведение при обрыве. При проектировании учитываем токовую нагрузочную способность входных модулей, а также емкостные и индуктивные нагрузки, если датчик подключают через промежуточные реле или длинные кабельные трассы. Вилка сама по себе - дискретный прибор, интерфейса связи нет, зато это минус одна сущность в сети и минус один источник проблем с адресацией и совместимостью протоколов.
Подключение через круглый разъем M12 на 4 контакта - это нормальная промышленная практика для узлов с мойкой и обслуживанием. В эксплуатации важно, что замена делается без вскрытия клеммной коробки: сняли разъем, выкрутили датчик, поставили новый, проверили вход PLC. На линиях с санитарными окнами обслуживания это реально экономит время простоя.
Материалы, температура, степень защиты: что реально влияет на ресурс
Корпус и смачиваемые части выполнены из нержавеющей стали 1.4404, что для жидких сред и моющих циклов является базовым требованием. В реальных цехах датчик регулярно встречает щелочные и кислотные растворы, перепады температур, конденсат. Уровень защиты IP67 закрывает вопрос с влажностью и брызгами при наружном монтаже и в зонах мойки. Рабочий температурный диапазон широкий, а температурная компенсация и малый дрейф уменьшают сезонные сюрпризы, когда одна и та же уставка начинает вести себя по-разному летом и зимой.
Присоединение G 3/4 A с расчетом на высокое давление процесса дает гибкость по монтажу: можно ставить в стандартные резьбовые врезки, штуцера и переходники. Длина вилки 80 мм помогает, когда нужно четко попасть в точку контроля, но нет места под длинный зонд, например в компактных коллекторных блоках или малых емкостях.
- В узлах защиты насосов от сухого хода датчик ставим так, чтобы вилка гарантированно выходила из жидкости при минимальном допустимом уровне - тогда логика аварии однозначная.
- В системах перелива рекомендуем располагать вилку в зоне, где поток не бьет напрямую в чувствительный элемент, иначе турбулентность может дать лишние переключения.
- Для вязких продуктов учитываем возможное налипание: вибровилка обычно держится лучше емкостных решений, но правильная ориентация и место врезки все равно важны.
Если нужен надежный дискретный контроль уровня на жидкостях в промышленной обвязке, берите SICK LFV230-XXSGBTPM0080 и закладывайте его в схему I/O как простой, предсказуемый PNP-датчик. Подготовим подбор по точке установки и согласуем обвязку по резьбе и кабельной части.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания10 ... 55
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA

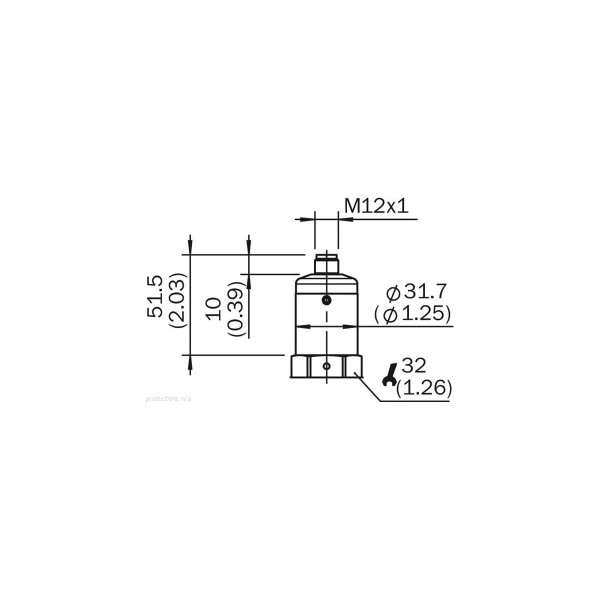

- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка

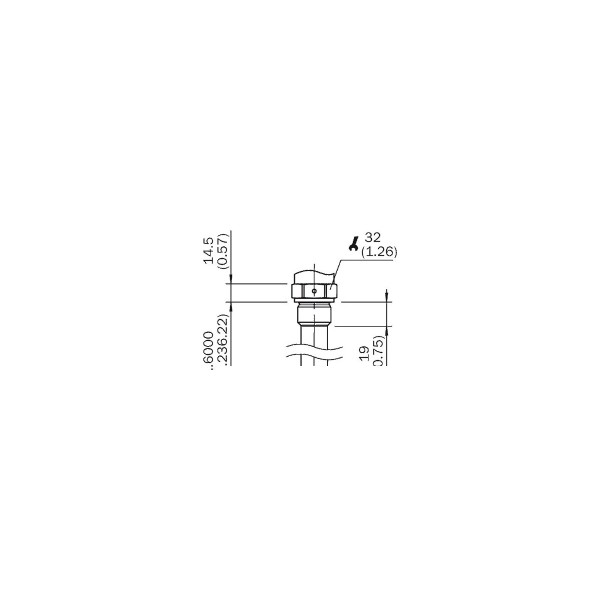

- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда80 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды≥ 0,7 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
