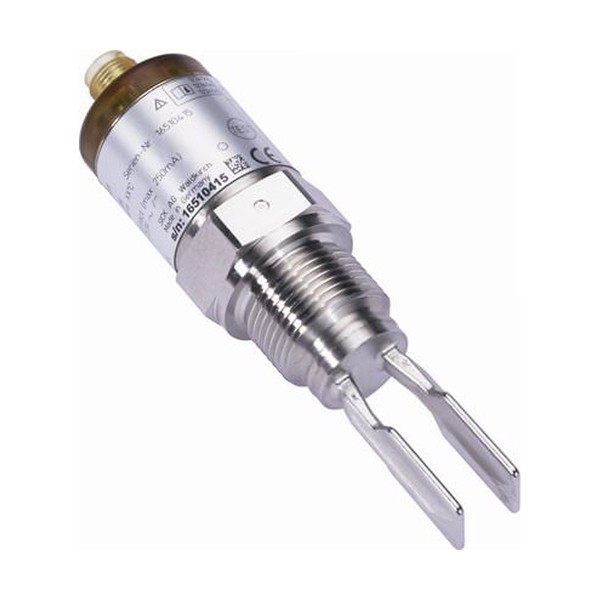

SICK LFV200-XXSGATPVL: как датчик отрабатывает в реальном контуре
В типовом узле контроля предельного уровня у нас обычно два риска: ложные срабатывания на пене/налипании и непредсказуемая задержка в момент пуска линии. LFV200-XXSGATPVL из серии LFV200 решает оба сценария инженерно простым способом - вибрационной вилкой, которая меняет режим колебаний при контакте с жидкостью. За счет этого датчик не пытается вычислять уровень по косвенным электрическим параметрам, а фиксирует факт наличия среды в зоне вилки. В эксплуатации это дает более стабильное поведение на эмульсиях, моющих растворах и продуктовых жидкостях, где диэлектрика и проводимость гуляют от партии к партии.
Отдельно отмечаем, что старт после подачи питания происходит без затяжных самотестов: инициализация укладывается в миллисекундный диапазон. Для автоматизации это важно на установках с частыми включениями шкафов (энергосбережение, резервирование вводов) - датчик успевает выйти в рабочее состояние раньше, чем ПЛК завершит цикл инициализации входов, и не создает нештатных переходов состояний.
Вибрационный датчик уровня SICK LFV200-XXSGATPVL в насосной и на защитах сухого хода
Практический пример - защита насоса от сухого хода в сборнике. Здесь критичны две вещи: повторяемость точки срабатывания и управляемая гистерезисная зона, чтобы выход не дрожал на волне или при кавитации на всасывании. У LFV200-XXSGATPVL воспроизводимость и разрешение держатся на уровне миллиметров, а гистерезис задан конструктивно. В контуре это означает, что при одинаковом монтаже мы получаем предсказуемую точку отключения насоса и стабильное возвратное включение без лишнего частотного дергания контактора или частотника.
Время отклика у вибрационных вилок обычно не ультрабыстрое как у оптики, и это нормально: на реальном объекте важнее фильтрация брызг и кратковременных касаний. Задержка порядка сотен миллисекунд помогает отстроиться от турбулентности, когда уровень в штуцере гуляет, а в резервуаре еще нет устойчивого заполнения.
Материалы, процессные условия и монтажная механика LFV200 от SICK
По материалам исполнения мы ориентируемся на то, что контакт со средой идет через нержавеющую сталь 1.4404. Это типовая база для пищевых, химических и коммунальных жидкостей, где важны стойкость к коррозии и предсказуемость после CIP/SIP. Корпус выполнен из нержавеющей стали с применением PEI - на практике это дает нормальную механическую живучесть в тесных обвязках, где датчик регулярно задевают при сервисе арматуры.
Процессное присоединение выполнено под резьбу G 1 A с расчетом на высокое давление. Для нас это плюс, когда датчик ставится не только на атмосферные емкости, но и на напорные контуры: фильтры, буферные ресиверы, линии с насосными станциями. Рабочий диапазон температур позволяет держать датчик в наружных установках и в помещениях с горячей мойкой. Температурная компенсация и малый дрейф дают более ровную точку срабатывания при суточных колебаниях, когда металл обвязки расширяется, а продукт меняет плотность.
По вязкости и плотности у вилки широкий коридор. Это ключевой момент для технологов: один и тот же тип датчика можно применить и на воде, и на сиропе, и на масле, без подбора по проводимости. Если в линии возможны переключения продукта, вибрационный принцип обычно переносит это спокойнее, чем емкостные датчики, которые приходится перенастраивать под рецептуру.
Электрическая интеграция: PNP, нагрузка и типовые ошибки подключения
Выход - транзисторный PNP. Для наших шкафов это стандарт: заводим сигнал на дискретный вход ПЛК 24 В, используем общий 0 В, без промежуточных реле. При этом важно учитывать допустимый выходной ток и ограничения по емкостной и индуктивной нагрузке: датчик рассчитан на работу с входами контроллеров и электронными модулями, а не на прямое управление катушками. Если по месту нужно коммутировать соленоид или промежуточное реле, ставим развязку - релейный интерфейсный модуль или транзисторный усилитель с защитой от выбросов.
Подключение через клапанный штекер DIN 43650 удобно в сервисе: можно быстро заменить датчик без перекладки кабеля, но просим монтажников не экономить на уплотнении и обжиме - именно на этом типе разъема чаще всего ловим влагу внутри при мойке, хотя сам прибор по степени защиты рассчитан на жесткие условия.
Где LFV200-XXSGATPVL вибрационный датчик уровня SICK показывает себя лучше альтернатив
Контроль переполнения в закрытых емкостях с пеной: вибрационная вилка меньше реагирует на пенную шапку, чем оптика, и не требует калибровки как емкостные решения.
Мини-резервуары и дозаторы: короткий зонд удобен, когда нет места под длинные направляющие и нужно точное, повторяемое срабатывание в узком диапазоне.
Линии с частой мойкой: нержавейка 1.4404 и простая геометрия вилки легче отмываются, а контроль предельного уровня не зависит от налета на изоляторе.
Если требуется быстро и предсказуемо закрыть задачу предельного уровня по жидкостям без отдельного интерфейса связи и без сложной настройки, закладывайте LFV200-XXSGATPVL в спецификацию и согласуем подключение и монтаж под вашу обвязку.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКлапанный штекер DIN 43650
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка

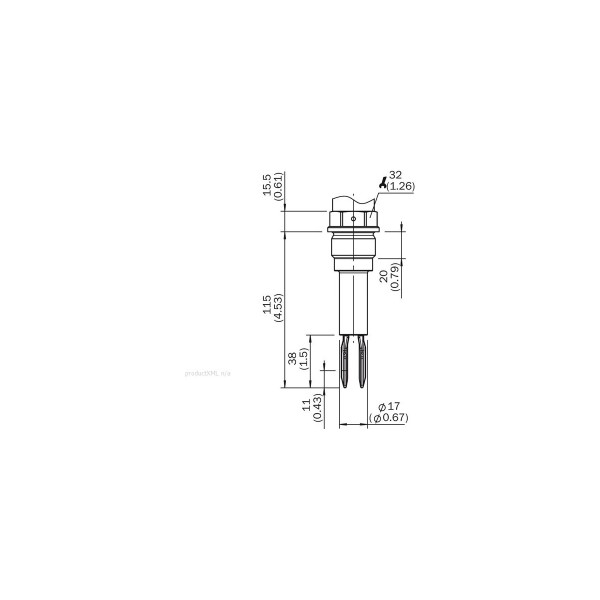

- Технологическое присоединениеG 1 A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда115 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
