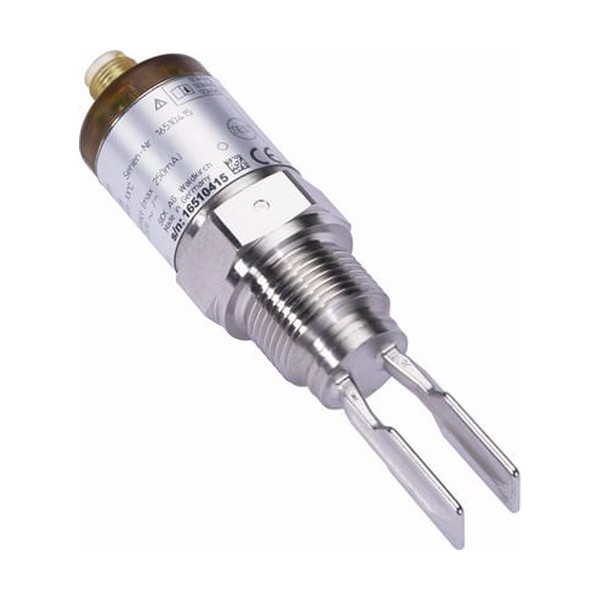

На практике сигнал уровня чаще всего теряется не из-за контроллера, а из-за среды: пена на поверхности, накипь на электродах, конденсат, смена плотности партии, промывки CIP/SIP. В таких условиях мы обычно уходим от поплавков и емкостных зондов в сторону вибрационной вилки: у нее принцип простой - есть механический резонанс, и при погружении в жидкость он демпфируется. Именно поэтому LFV200-XXHCLTPM вибрационный датчик уровня SICK хорошо отрабатывает предельный уровень там, где оптика и емкость начинают давать ложные срабатывания.
SICK LFV200-XXHCLTPM в реальном контуре автоматики
Датчик логично ставить как дискретный контроль min/max в емкости, на байпасе или в трубопроводе с контролем наличия жидкости. Типовой сценарий: защита насоса от сухого хода на линии CIP-станции или подтверждение заполнения буферного бака перед запуском дозирования. Транзисторный выход PNP без лишней электроники нормально стыкуется с входами 24 В ПЛК и удаленными I/O, а короткая инициализация помогает при кратковременных провалах питания: после включения не приходится ждать секунды, пока датчик придет в рабочий режим.
Отдельно отмечаем рабочую динамику: при дискретном контроле предельного уровня важна не лабораторная точность, а повторяемость переключения и стабильная гистерезисная зона. Малый разброс по срабатыванию и предсказуемая гистерезисная полка решают типовую проблему дрожания сигнала при турбулентности в емкости или при пульсациях насоса. В итоге на входе ПЛК мы получаем чистый бинарный сигнал, а не поток кратковременных фронтов, которые потом приходится отфильтровывать софтом.
LFV200-XXHCLTPM SICK: монтаж, который не превращается в долгострой

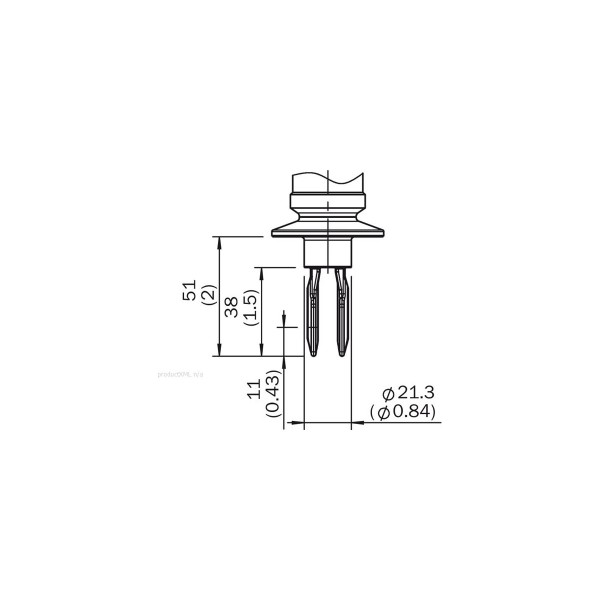

В пищевке и фарме механика и санитария часто важнее, чем электроника. Здесь технологическое присоединение Tri-Clamp 1'' с заданной шероховатостью контактной поверхности снижает риск накопления продукта и упрощает приемку службой качества. Короткий зонд уместен, когда нужно контролировать уровень в ограниченном пространстве - например, в небольших емкостях на салазках или в участках трубной обвязки, где нет запаса по глубине установки.
Корпус и части, контактирующие со средой, выполнены из нержавеющей стали 1.4404 с контролируемой чистотой поверхности. Это не просто формальность: при регулярных щелочных и кислотных мойках стабильность поверхности определяет, как быстро появится налет и как часто придется вмешиваться механически. Вибрационная вилка в таких средах обычно живет дольше, потому что не требует электрического контакта с продуктом и не боится тонкой пленки после слива.
Что дает широкий технологический диапазон на эксплуатации
В реальных линиях одна и та же точка контроля может видеть разный продукт: вода, сироп, эмульсия, моющий раствор, иногда вязкие смеси. Для вибрационного принципа важно, чтобы датчик сохранял устойчивое переключение при смене вязкости и плотности. Широкий допустимый диапазон по вязкости и плотности дает нам запас на сезонные рецептуры и на отклонения партии без перенастроек и без замены типа датчика.
Температура и давление процесса - еще одна зона, где экономия обычно выходит боком. Когда датчик установлен на горячей промывке или на участке с подпором, важно, чтобы он не уплывал по порогу и не уходил в ошибочные состояния. Наличие температурной компенсации и низкий температурный дрейф заметно уменьшают проблему смещения точки срабатывания при переходе от холодной воды к горячему раствору. А высокий допустимый диапазон давления позволяет ставить его не только на атмосферные баки, но и на участки, где возможны гидроудары или работа под давлением.
Электрическая часть: без сюрпризов для ПЛК и релейных интерфейсов
Мы обращаем внимание на то, как датчик ведет себя в шкафу автоматики, а не только на стенде. Широкий диапазон питания и ограничение остаточной пульсации дают устойчивую работу даже при длинных трассах, общих источниках питания и наводках от частотников. Допустимые емкостные и индуктивные нагрузки важны, если сигнал идет не напрямую на вход ПЛК, а через промежуточные реле, барьеры искрозащиты или модульные интерфейсы. В таких схемах слабые датчики часто перегружаются, а здесь по току и по типу выхода обычно проблем не возникает при корректном проектировании.
Подключение через M12 x 1, 4-контактный разъем - это скорость обслуживания. На объектах, где счет идет на минуты простоя, возможность быстро заменить датчик без расключения в коробке часто важнее любых расширенных интерфейсов связи. Здесь интерфейса связи нет, зато дискретная диагностика и четкое поведение выхода в типовых режимах проще интегрируются в стандартные карты входов.
Где LFV200-XXHCLTPM серии LFV200 оправдывает себя лучше всего
- Защита насосов и подтверждение наличия жидкости в линиях возврата и на подаче, где возможны пузыри и переменный состав.
- Контроль min/max в емкостях с мешалками: меньше ложных переключений из-за волны и турбулентности.
- Санитарные участки с частыми CIP/SIP: стабильнее в работе, чем решения, чувствительные к пленке и проводимости.
- Компактные узлы и салазки, где критичны габариты и быстрый демонтаж на обслуживании.
Если нужен надежный дискретный контроль уровня для жидкостей с понятной интеграцией в ПЛК и санитарным присоединением, закладывайте LFV200-XXHCLTPM и присылайте нам условия процесса - проверим совместимость по среде, температуре и обвязке и подберем корректную схему включения.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +150 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеTri-Clamp 1'' (PN 16, L, Ra<0,8μm)
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404 (Ra ≤ 0,8 мкм)
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
