SICK LFV230-XXSGBTPM0500 в реальном процессе: контроль уровня без зависимостей от пены и электропроводности
Вибрационный контроль предельного уровня выбирают там, где поплавки клинят от налета, емкостные датчики уходят в ложные срабатывания из-за отложений, а гидростатика требует стабильной плотности и грамотной обвязки импульсными линиями. В таких узлах SICK LFV230-XXSGBTPM0500 работает предсказуемо: вилка возбуждается на собственной частоте и фиксирует смену состояния по изменению амплитуды/частоты колебаний при погружении в жидкость. Это практично на CIP-моечных линиях, на емкостях с переменным составом, на буферных баках дозирования, где сегодня вода, завтра щелочь, послезавтра продукт.
Отдельно отмечаем, что прибор рассчитан именно на предельный уровень, а не на непрерывное измерение. Это значит, что мы получаем четкий дискретный сигнал в ПЛК для задач типа: защита насоса от сухого хода, переполнение, разрешение/запрет подачи, межблокировки на клапанах. Такой подход обычно повышает отказоустойчивость схемы, потому что логика строится на простом факте наличие/отсутствие среды, а не на пересчете давления или диэлектрической проницаемости.
Почему важны динамика и повторяемость именно у SICK LFV230-XXSGBTPM0500
В эксплуатации критична не только точка срабатывания, но и ее стабильность. Небольшая воспроизводимость и дискретность по уровню дают одинаковое поведение датчика при каждом цикле заполнения. На практике это уменьшает разброс по моменту остановки насоса или закрытия клапана: меньше гидроударов, меньше переливов в лотки, проще удерживать технологические окна в рецептурных процессах.
Быстрая инициализация важна в шкафной логике, где питание датчиков подается через групповые автоматы/электронные предохранители и может кратковременно отключаться при сервисе. При восстановлении питания датчик быстро выходит в рабочий режим - мы не держим линию в неопределенном состоянии и не ловим ложные аварии при старте.
Время отклика выбирается так, чтобы отфильтровать паразитные эффекты: всплески, брызги, кратковременное обливание вилки при турбулентности. Это то, что обычно и требуется на реальных емкостях с мешалкой или на обратках CIP, где поток не ламинарный. В результате логика в ПЛК получается проще: меньше программных фильтров, меньше спорных ситуаций при наладке.
Механика, материалы и присоединение: на что смотрим при монтаже
Корпус и части, контактирующие со средой, выполнены из нержавеющей стали 1.4404. Для пищевых и химических применений это понятный компромисс по коррозионной стойкости, особенно на фоне щелочных/кислотных моек и периодического контакта с солевыми растворами. Важно, что материал контактной зоны одинаково прогнозируем в плане пассивации и устойчивости к точечной коррозии при грамотной эксплуатации.

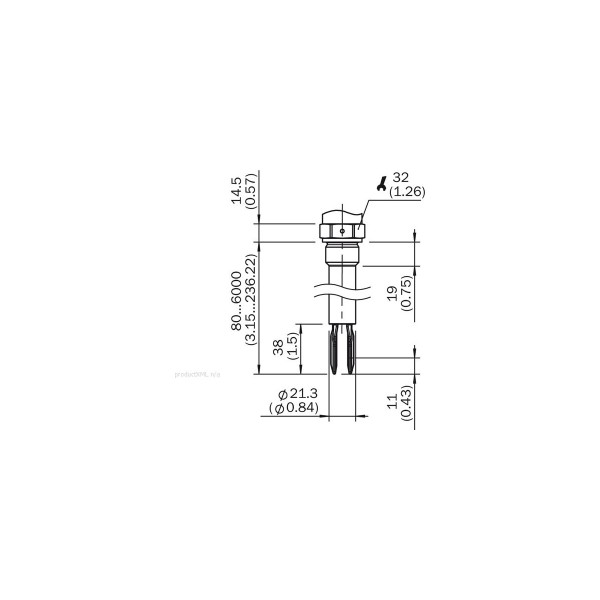

Технологическое присоединение G 3/4 A с расчетом на высокое давление процесса удобно тем, что его можно без экзотики интегрировать в тройник, патрубок или адаптер на существующей обвязке. Длина зонда 500 мм закрывает типовой сценарий, когда датчик нужно вывести в рабочую зону ниже верхнего фланца/крышки, но при этом не упираться в мешалку или внутренние элементы. На практике мы всегда проверяем 3 вещи: мертвую зону у стенки, наличие направленного потока на вилку и риск механического контакта с внутренними конструкциями при вибрации оборудования.
Степень защиты IP67 снимает большинство вопросов по брызгам и мойке снаружи, но не отменяет правильную коммутацию: герметичный разъем, целая уплотнительная прокладка, отсутствие натяжения кабеля. Это банальные вещи, но именно на них чаще всего держится статистика отказов на площадке.
Электрическое подключение и интеграция в автоматику
Выход выполнен как транзисторный PNP, что удобно для прямого заведения на дискретные входы 24 В DC большинства ПЛК и удаленных I/O. При этом нужно учитывать ограничения по току и типам нагрузок: датчик не предназначен для прямого питания соленоидов или ламп без промежуточного реле/модуля. Мы в проектах обычно делаем так: PNP-выход - на вход контроллера, а уже дальше логикой управляем реле/клапаном через силовой канал. Это дает предсказуемую диагностику и облегчает поиск неисправностей.
Питание в широком диапазоне помогает при длинных линиях и просадках на распределенных объектах, где в конце трассы вместо расчетных 24 В часто остается заметно меньше. Дополнительно обращаем внимание на качество питания по пульсациям: на производстве это типовая проблема при большом количестве импульсных БП и частотников в одном шкафу. Нормальная устойчивость к остаточной пульсации означает меньше фантомных переключений и меньше ложных сообщений в SCADA.
Интерфейса связи нет, и это не недостаток, а осознанная архитектура: датчик как дискретный исполнительный элемент. В узлах защиты и межблокировок отсутствие цифровой шины часто повышает общую живучесть - меньше зависимостей от адресации, параметрирования и совместимости протоколов.
Где серия SICK LFV200 обычно закрывает задачи лучше альтернатив
По вязкости и плотности рабочей среды датчик рассчитан на широкий диапазон, поэтому его ставят не только на воду, но и на масла, сиропы, моющие растворы, эмульсии. Мини-примеры из практики:
- защита насоса подпитки: датчик на нижнем уровне бака блокирует пуск при опустошении, и мы не перегреваем торцевое уплотнение;
- контроль переполнения: верхний датчик отрабатывает при нештатном зависании клапана, и аварийный сигнал уходит в ПЛК без сложной аналоговой диагностики;
- буфер CIP: при смене сред датчик сохраняет стабильность, потому что принцип не завязан на электропроводность, как у электродных решений.
Рабочий температурный диапазон и компенсации по температуре важны в горячих моечных циклах и при зимней эксплуатации на неотапливаемых участках. Меньше дрейф по точке срабатывания - меньше сюрпризов между сменами и после остановов.
Если нужен надежный дискретный контроль уровня в жидкостях с реальными производственными помехами, ставим SICK LFV230-XXSGBTPM0500, корректно выбираем точку установки и заводим сигнал в ПЛК по PNP - подготовим узел к монтажу и интеграции в вашу схему управления.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания10 ... 55
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда500 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды≥ 0,7 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
