На объектах, где жидкость меняется от почти воды до вязких суспензий, самый частый сбой логики - не ПЛК и не кабель, а неправильный принцип контроля уровня. Поплавок клинит от налета, емкостник уходит по диэлектрической проницаемости, оптика слепнет от пены. В таких местах мы обычно закладываем вибрационную вилку: она реагирует на механическое демпфирование при контакте со средой и гораздо спокойнее переносит пузырьки, переменную плотность и загрязнение.
SICK LFV200-XXTGBTPM: где он отрабатывает без сюрпризов

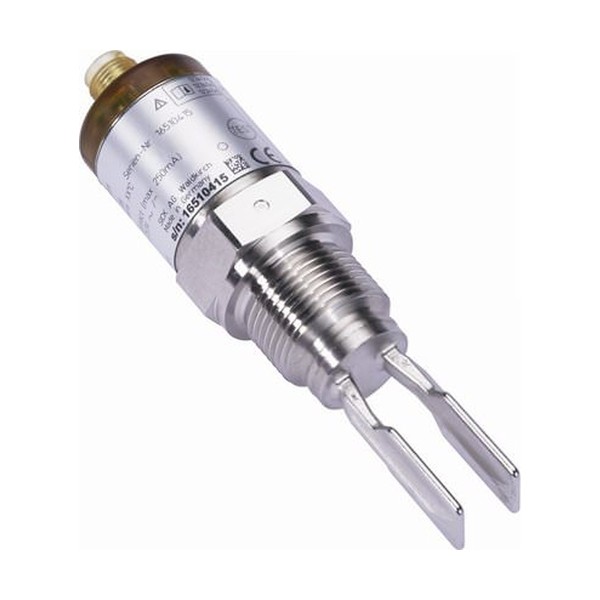

LFV200-XXTGBTPM - это вибрационный датчик предельного уровня для жидкостей с коротким зондом-вилкой. За счет компактной рабочей части датчик удобно ставить в небольшие патрубки, в байпасы, на линии рециркуляции или в технологические карманы, где длинный зонд мешает потоку или попадает в зону промывки CIP.
Сценарий типовой: на емкости нужно получить жесткий дискретный сигнал min/max без аналоговой обвязки. Датчик включаем на вход ПЛК или в барьер искрозащиты (если требуется по проекту) и используем как межблокировку насоса: нет уровня - запрет пуска, уровень достигнут - разрешение. Важный момент - повторяемость срабатывания на миллиметровом уровне. На практике это снижает разброс по времени заполнения/опорожнения и упрощает настройку таймеров в программе, особенно на высокопроизводительных дозаторах.
Почему у серии SICK LFV200 предельный уровень получается стабильным
Вибрационная вилка работает на собственной частоте. При погружении в жидкость частота и амплитуда меняются, электроника фиксирует это как факт наличия среды. Здесь критичны две вещи: температурный дрейф и гистерезис. Малый дрейф уменьшает сезонные и режимные смещения точки срабатывания, когда линия то в +20°C, то в горячей мойке. А заданный гистерезис не дает выходу дрожать на границе уровня при волне, кавитации от насоса или при сливе через дроссель.
Быстрая инициализация важна в реальных схемах с частым обесточиванием шкафов: после включения питания датчик практически сразу готов выдавать корректное состояние, и ПЛК не получает ложный аварийный фронт. Время отклика порядка долей секунды - это не про скорость ради скорости, а про отработку коротких событий: например, контроль переполнения в приемной воронке, где уровень может быстро подскочить при рывке подачи.
Врезка и механика LFV200-XXTGBTPM SICK в технологию

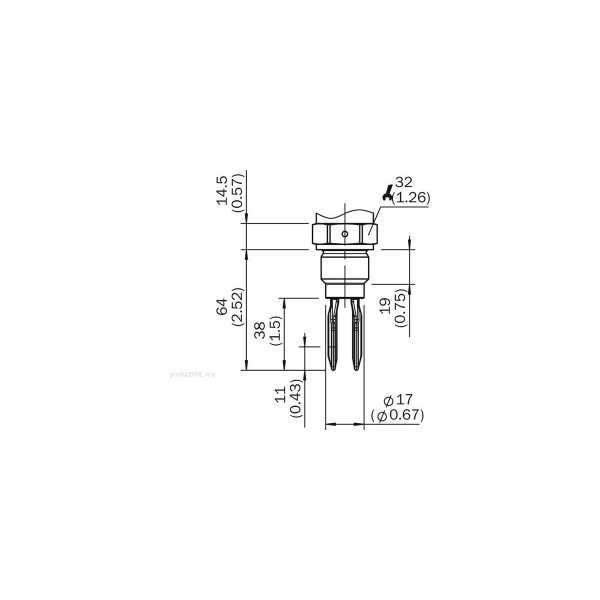

По процессной части применено присоединение G 3/4 A с допуском по давлению до PN 64. На практике это означает, что датчик можно ставить не только на атмосферные баки, но и на линии с подпором, на фильтровальные установки и узлы дозирования, где давление скачет при переключении клапанов. Материалы, контактирующие со средой - нержавеющая сталь 1.4404: нормальный выбор для воды, напитков, многих химических растворов и типовых моющих сред. Корпус также выполнен из нержавеющей стали с высокотемпературным пластиком в конструктивных элементах, что полезно при горячих режимах и регулярной санитарной обработке.
По температуре датчик рассчитан на широкий диапазон эксплуатации. Для нас это означает, что один и тот же тип можно держать на складе под разные участки: от холодных складских зон до горячих контуров. Важно только помнить про общую технологию монтажа: вибровилка должна находиться в зоне корректного обтекания, без прямого удара струи и без контакта со стенками патрубка, иначе любые вибрационные датчики могут ловить паразитные механические связи.
Электрика и интеграция в шкаф управления
Выход - транзисторный PNP. Это упрощает включение в большинство современных входных модулей 24 В, а также позволяет делать простую диагностику по току и состоянию цепи. По нагрузкам важно учитывать суммарную емкость и индуктивность внешних цепей: на длинных трассах с кабель-каналами и параллельной прокладкой с силой иногда получаем всплески, из-за которых датчики с чувствительной электроникой могут вести себя нестабильно. Здесь корректная работа достигается дисциплиной монтажа: разделение трасс, нормальная земля, ограничение паразитных нагрузок и применение защитных цепей на катушках клапанов.
Подключение через M12 x 1 на 4 контакта - это быстрый сервис. На линии, где датчики моют и периодически меняют по регламенту, разъем экономит время и снижает риск перепутать жилы, в отличие от клеммной коробки с ручной распиновкой. Степень защиты IP67 закрывает типовую потребность для влажных зон, где есть брызги, конденсат и периодическая мойка.
Мини-примеры, где вибровилка дает выигрыш
Клей, сироп, концентраты: при вязкости от малых значений до сильно вязких сред датчик сохраняет предсказуемое срабатывание, когда поплавок начинает подвисать.
Насосные станции: контроль сухого хода на всасывании или в буферной емкости. Быстрое восстановление после включения питания снижает ложные остановы.
Промывка CIP/SIP: нержавеющая сталь 1.4404 и широкий температурный режим помогают держать один тип датчика на разных стадиях технологической мойки.
Если нужен дискретный, инженерно понятный контроль предельного уровня в жидкостях с нестабильными свойствами, закладывайте LFV200-XXTGBTPM вибрационный датчик уровня SICK в спецификацию и согласуем подключение и врезку под вашу схему.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +150 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
