Как LFV230-XXSGBTPM0200 SICK ведет себя в реальном узле

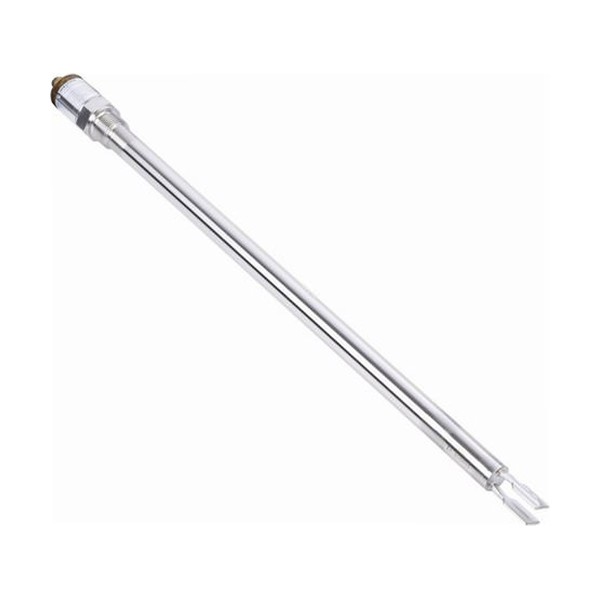

В типовой задаче контроля предельного уровня в буферной емкости или в линии рециркуляции нам важно не измерять литры, а гарантированно получить дискретный сигнал: среда дошла до точки контроля или нет. LFV230-XXSGBTPM0200 из серии LFV200 работает как вибрационная вилка: пока зонд в воздухе, частота колебаний одна, при погружении в жидкость - меняется, и электроника фиксирует состояние. На практике это дает стабильное срабатывание там, где поплавок клинит на налете, а емкостной датчик начинает ошибаться из-за изменения диэлектрической проницаемости и налипания.
Мы обычно ставим такие датчики на аварийный верхний уровень, защиту насоса от сухого хода, контроль минимального остатка в CIP-емкостях и в небольших ресиверах. Важно, что устройство рассчитано именно на жидкости и уверенно работает при плотности от 0,7 г/см³ - это порог, который в эксплуатации отделяет воду и большинство водных растворов от легких сред, где уже требуется отдельная проверка применимости.
Вибрационный датчик уровня SICK LFV230-XXSGBTPM0200: что критично для надежности
В эксплуатации мы смотрим не на абстрактную точность, а на повторяемость точки переключения и на гистерезис. Здесь воспроизводимость и разрешение на уровне 1 мм, гистерезис порядка 2 мм. Для предельного контроля это означает простую вещь: датчик не будет дергаться на волне, пузырьках и кратковременных колебаниях уровня, а при этом зона неопределенности остается минимальной. На насосных станциях и дозирующих узлах это снижает количество ложных остановов и повторных пусков, то есть прямо влияет на ресурс пусковой аппаратуры и механики.
Отдельно отмечаем температурный дрейф 0,03 мм/К и встроенную температурную компенсацию в широком диапазоне. Когда датчик стоит на горячей моечной линии или рядом с рубашкой подогрева, именно дрейф часто становится причиной плавающей точки срабатывания у простых решений. Здесь изменение точки переключения предсказуемое и небольшое, что важно при наладке и последующей проверке по месту.
Монтаж и подключение: что учесть на щите и на трубе
Датчик рассчитан на промышленную обвязку: присоединение G 3/4 A с допустимым давлением процесса до 64 бар. Для нас это означает, что его можно без опасений ставить на напорные линии, гидроблоки, фильтроустановки, где есть импульсы давления, и не превращать монтаж в компромисс с переходниками сомнительного качества. Длина зонда 200 мм удобна для большинства емкостей малого и среднего объема, а также для врезки в патрубок с выносом чувствительного элемента в поток.
По электрике все прозрачно: транзисторный выход PNP с током до 250 мА закрывает типовой вход PLC/remote I/O и позволяет напрямую коммутировать небольшую нагрузку, если это предусмотрено схемой. Питание 10-55 В дает свободу по выбору шкафного стандарта - 24 В DC, 48 В на распределенных системах, а также запас по просадкам. Важно и то, что датчик спокойно относится к паразитным составляющим в цепи питания в пределах остаточной пульсации, что на длинных трассах и в шкафах с частотниками бывает решающим.
Подключение через круглый разъем M12 x 1, 4-контактный - это нормальная ремонтопригодность. В обслуживании мы ценим возможность заменить датчик без перекоммутации в клеммнике, а также быстро диагностировать кабель. Отсутствие интерфейса связи здесь скорее плюс для задач предельного уровня: меньше зависимостей от параметрирования и меньше точек отказа, когда нужен именно дискретный сигнал в систему.
Материалы и устойчивость к среде: почему 1.4404 имеет значение
Части, контактирующие с продуктом, выполнены из нержавеющей стали 1.4404. Это практичный выбор для воды, растворов щелочей в умеренных концентрациях, многих пищевых и фарм- сред, а также для технологических жидкостей с регулярной мойкой. Корпус также выполнен из 1.4404 с применением PEI в конструктиве. В живых установках это означает меньше проблем с коррозией в зоне резьбы и меньше риска, что через пару лет демонтаж превратится в борьбу с прикипевшими соединениями.
Степень защиты IP67 позволяет не бояться мокрой зоны, конденсата, периодической промывки и внешней влажности. При этом рабочий диапазон температур -40…+100 °C закрывает как уличные узлы, так и теплые технологические площадки. Для складов с неотапливаемыми зонами и сезонными режимами это часто становится решающим фактором, потому что датчик должен переживать хранение и простои без деградации параметров.
Где LFV200 показывает себя лучше альтернатив
Вязкость рабочей среды поддерживается в широком диапазоне, что дает преимущество на сиропах, маслах, эмульсиях и продуктах с переменной реологией. Простой пример: в линии с моющим раствором и последующим продуктом с другой вязкостью емкостной контроль приходится постоянно перенастраивать или мириться с погрешностями, а вибрационная вилка сохраняет предсказуемое переключение, потому что работает на физике изменения колебаний, а не на диэлектрических свойствах.
Время инициализации менее 2 мс полезно, когда питание датчика подается через распределенный модуль или через общую группу с защитой, и нужно, чтобы устройство быстро вошло в рабочее состояние. Время отклика 500 мс - разумный баланс: датчик не реагирует на случайные всплески и пену как на устойчивый уровень, но при реальном достижении отметки успевает сформировать сигнал для блокировки наполнения или защиты агрегата.
Если вам нужен надежный дискретный контроль уровня жидкостей с понятной интеграцией в PLC и устойчивостью к реальным условиям цеха, закладывайте LFV230-XXSGBTPM0200 в спецификацию и передавайте нам параметры среды и узла врезки - подберем схему включения и проверим применимость по плотности, вязкости, температуре и давлению.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания10 ... 55
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ¾ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда200 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды≥ 0,7 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
