Как LFV200-XXSGHTPM SICK ведет себя в реальном процессе
Вибрационный датчик уровня чаще всего ставят не ради измерения как такового, а ради простого и надежного ответа для ПЛК: есть жидкость в зоне контроля или нет. В этом сценарии LFV200-XXSGHTPM от SICK работает предсказуемо: вилка возбуждается на собственной частоте и при контакте со средой меняет динамику колебаний. На практике это означает, что на пене, пузырьках, брызгах и турбулентности он ведет себя стабильнее, чем поплавковые решения, и не требует настройки под электропроводность, как некоторые электродные датчики.
Мы обычно применяем такие приборы как сигнализатор перелива в буферной емкости, сухого хода на линии CIP, контроль наличия продукта перед насосом, а также как межблокировку для клапанов на дозировании. Важный момент - это именно предельный уровень: устройство не пытается оценить высоту столба, зато дает четкую дискретную логику для защиты оборудования.
LFV200-XXSGHTPM SICK: точность с точки зрения автоматики, а не лаборатории
Для дискретного уровня критичны не абсолютные миллиметры, а повторяемость срабатывания и гистерезис. Если датчик каждый раз переключается в одной и той же зоне, мы спокойно выставляем уставки в ПЛК, исключаем дребезг и не ловим фантомные аварии на границе уровня. У данной модели воспроизводимость и разрешение находятся на уровне до 1 мм, а гистерезис задан малым - это снижает вероятность частого переключения на волне и уменьшает нагрузку на исполнительные механизмы (клапан, насос, контактор через промежуточное реле).
Отдельно отметим температурный дрейф 0,03 мм/К и наличие температурной компенсации. В реальной эксплуатации это важно на узлах, где днем и ночью температура гуляет, или на линиях с горячей мойкой: когда датчик не плывет по порогу, диагностика аварий становится честной - мы не тратим смены на поиски несуществующих утечек или подсоса воздуха.
Подключение к ПЛК и электрика: почему PNP и время инициализации имеют значение
Выход реализован как транзисторный PNP. Для большинства современных шкафов управления это удобнее: типовая схема - датчик на 24 В, входной модуль PNP, минимальная обвязка. При этом важно учитывать ограничения по нагрузкам: емкостные и индуктивные компоненты на выходе должны быть в допустимых пределах, иначе получим перегрузку ключа или замедление фронтов. На практике мы рекомендуем заводить сигнал напрямую на дискретный вход ПЛК, а уже исполнительную часть коммутировать через реле/контактор либо через выходной модуль.
Время инициализации менее 2 мс полезно в узлах, где питание датчиков подается через распределители с электронными предохранителями или через силовые сегменты, которые могут кратковременно отключаться. Датчик быстро возвращается в рабочее состояние и не создает ложных переходных сигналов, особенно если в программе реализована фиксация аварии по фронту.
Механика и среда: где серия SICK LFV200 выигрывает
Серия LFV200 рассчитана на жидкости с широким диапазоном вязкости - от совсем текучих до вязких продуктов. Это принципиально для пищевых и химических участков, где одна и та же линия может работать то на воде, то на сиропе, то на растворах с добавками. Вибрационная вилка обычно переносит такие смены лучше, чем решения, чувствительные к диэлектрической проницаемости.
Материалы, контактирующие со средой, выполнены из нержавеющей стали 1.4404. Мы ценим этот момент в узлах с регулярной мойкой и реагентами: меньше рисков по коррозии, проще пройти внутренние требования предприятия по совместимости материалов. Корпус с применением PEI полезен там, где нужна механическая стойкость при компактных габаритах.

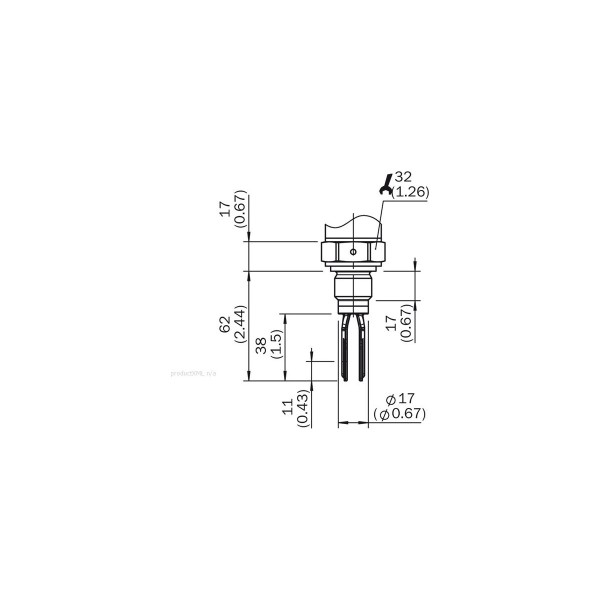

Технологическое присоединение G 1/2 A с допустимым давлением процесса до 64 бар закрывает типовые задачи на напорных линиях и в компактных емкостях. Длина зонда 67 мм удобна, когда нужно контролировать уровень в патрубке, коллекторе или небольшой камере без длинного выноса - меньше паразитных вибраций и проще размещение в ограниченном пространстве.
Монтаж и эксплуатационные нюансы, которые реально экономят время
Ставим датчик так, чтобы вилка уверенно попадала в зону потока/уровня, но не работала как мешалка: избыточная механическая нагрузка на вилку в турбулентном потоке не нужна.
Если это защита насоса от сухого хода, размещаем точку контроля выше минимально допустимого уровня, учитывая задержку отклика и гидравлическую инерцию участка.
Степень защиты IP67 закрывает большинство задач по влажным зонам, но мы все равно делаем нормальную кабельную разводку: гермовводы, каплеотбой, отсутствие натяга на M12.
Рабочий диапазон температур от -40 до +100 C позволяет использовать датчик и на улице, и на горячих участках, но важно смотреть на фактическую температуру в месте установки, а не в паспорте линии.
Если вам нужен надежный дискретный контроль уровня в жидкостях без привязки к проводимости и с понятным PNP-интерфейсом, берем LFV200-XXSGHTPM вибрационный датчик уровня SICK в спецификацию и закладываем его в шкаф и обвязку корректно - поможем подобрать и подключить под ваш ПЛК и условия процесса.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +100 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка
- Технологическое присоединениеG ½ A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
