LFV200-XXTGATPM SICK в реальном контуре управления
Типовой сценарий, с которым к нам приходят технологи: нужно отработать сигнал переполнения или сухого хода в емкости, где жидкость то водянистая, то вязкая, иногда с пузырьками, а условия по температуре и давлению далеки от лабораторных. Поплавок клинит, емкостной датчик ловит ложные срабатывания от налипания, ультразвук теряет стабильность на пене. В таких задачах вибрационная вилка дает предсказуемое поведение, потому что контролирует изменение механических колебаний при контакте со средой, а не пытается косвенно оценить уровень по отражению или диэлектрике.

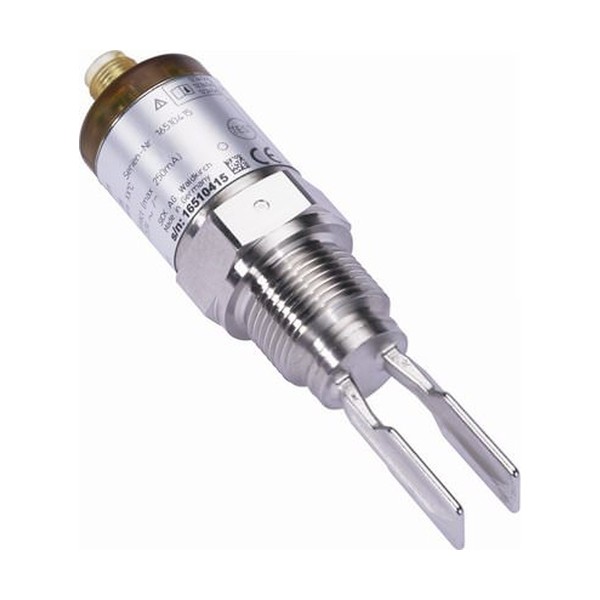

LFV200-XXTGATPM вибрационный датчик уровня SICK рассчитан именно на предельный уровень в жидкостях: сигнал нужен не для тренда, а для надежного переключения - насос разрешить/запретить, клапан закрыть, тревогу на ПЛК. Для автоматизации важна повторяемость точки срабатывания - чтобы после CIP, прогрева или смены продукта граница оставалась там же, и не приходилось править уставки в логике.
Почему серия SICK LFV200 стабильно работает на вязких и нестабильных средах
В эксплуатации решают не паспортные слова, а физика процесса. Вилка чувствительна к факту покрытия зонда жидкостью, поэтому одинаково уверенно отрабатывает как на низкой вязкости, так и на тяжелых продуктах, где динамика заполнения медленная. Широкий диапазон вязкости полезен, когда на одной линии идут разные рецептуры: например, сначала промывка, затем сироп, затем продукт с повышенной плотностью. Мы обычно закладываем вибрационное решение там, где заранее ожидаются смены среды, а требования к аварийной защите жесткие.
Отдельно отмечаем работу с пеной и пузырьками. Если нужно фиксировать именно жидкую фазу, вибрационная вилка, как правило, устойчивее методов, чувствительных к отражению или диэлектрическим свойствам. На практике это снижает количество ложных переключений в моменты турбулентности при заполнении и рециркуляции.
LFV200-XXTGATPM SICK: что дают параметры в эксплуатации
Быстрая инициализация важна при питании от шкафной группы, где датчики могут включаться по зонам или через реле безопасности: устройство должно выходить в рабочее состояние без затяжных пауз, иначе ПЛК видит неопределенность и уходит в блокировку. Время отклика в сотни миллисекунд - это компромисс в пользу помехоустойчивости: кратковременные брызги или волна не должны дергать выход. В результате на дискретном входе контроллера получаем стабильный фронт, а не дребезг события.
Транзисторный выход PNP удобен для типовых карт DI 24 В: минимизируем зоопарк интерфейсов, не тянем отдельные преобразователи. При этом важно учитывать нагрузочную способность и характер нагрузки - на длинных линиях и при наличии входных фильтров у модулей возникает емкостная составляющая. Мы в проектах проверяем суммарную емкость кабеля и входа, чтобы переключение оставалось четким, а фронты не расплывались. Аналогично по индуктивной нагрузке: если датчик управляет промежуточным реле, обязательно ставим корректную цепь подавления выбросов, иначе ресурс ключа падает, и начинаются плавающие отказы.
Монтаж в технологию: давление, температура, материалы
Сильная сторона этого исполнения - запас по процессным условиям. При выборе датчика предельного уровня мы всегда смотрим на худший режим: гидроудар, горячая мойка, паровой прогрев, локальный перегрев стенки. Здесь рабочий температурный диапазон позволяет ставить датчик не только на холодную воду, но и на горячие контуры, включая зоны рядом с теплообменом. Давление процесса с запасом закрывает большинство напорных емкостей и трубных участков, где датчик ставят как защиту насоса или контроль наполнения.
Материалы, контактирующие со средой, критичны не меньше электроники. Нержавеющая сталь 1.4404 - типовая для пищевых и химических применений, где важны коррозионная стойкость и предсказуемое поведение после моек. Корпусное исполнение и степень защиты позволяют без опасений работать в мокрых зонах и при регулярной санитарной обработке, но мы все равно рекомендуем проектировать кабельный ввод и трассу так, чтобы исключить натяжение на разъем и застой воды в месте подключения.
Подключение к ПЛК и диагностика на линии
Подключение через M12 x 1 на 4 контакта - практичный вариант для модульного монтажа. В шкафу или на клеммной коробке проще стандартизировать кабели, ускорить замену и исключить ошибки распиновки. Отсутствие интерфейса связи здесь скорее плюс, когда задача - чистая дискретика без усложнения: меньше точек отказа, проще приемо-сдаточные испытания, понятнее диагностика по состоянию входа.
Мини-пример: в станции перекачки датчик ставят на минимальный уровень в буферной емкости. Логика ПЛК блокирует насос при сухом ходе и дает задержку на повторный пуск. За счет устойчивого переключения и гистерезиса система не ловит кратковременные провалы уровня при завоздушивании, а насос не уходит в частые старты, которые убивают механику и тепловую защиту.
Если нужен предельный уровень по жидкости с понятной дискретной интеграцией и запасом по процессу, закладывайте LFV200-XXTGATPM SICK в спецификацию и согласуем схему включения под вашу карту входов и условия монтажа.
- Разрешение≤ 1 мм
- Температура хранения-40 ... +80 °C
- СерияLFV200
- Время инициализации< 2 мс
- Интерфейс связиНет
- Материал корпусаНержавеющая сталь 1.4404, PEI
- Напряжение питания9,6 ... 35
- Рабочая температура-40 ... +150 °c
- Степень защитыIP67
- Ток нагрузки≤ 10 mA
- Тип подключения системыКруглый штекерный соединитель M12 x 1, 4-контактный
- Время отклика500 мс
- Точность± 2
- Остаточная пульсация≤ 5
- Температурная компенсация-40 ... +70
- Гистерезис2 мм
- Выходной ток< 250 мА
- СредаЖидкости
- Тип измеренияПредельный уровень
- Тип зондаВибрационная вилка

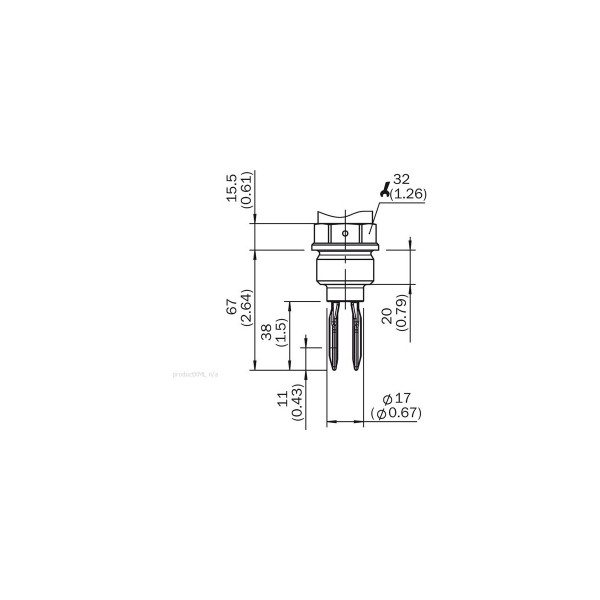

- Технологическое присоединениеG 1 A PN 64
- Выходной сигналТранзисторный выход PNP
- Длина зонда67 мм
- Материалы, контактирующие со средойНержавеющая сталь 1.4404
- Давление процесса-1 ... 64 бар
- Плотность среды0,7 ... 2,5 г/см³
- Воспроизводимость≤ 1 мм
- Вязкость0,1 ... 10 000 мПа·с
- Температурный дрейф0,03 мм/К
- Ёмкостная нагрузка100 нФ
- Индуктивная нагрузка≤ 1 Гн
